一、课程目标

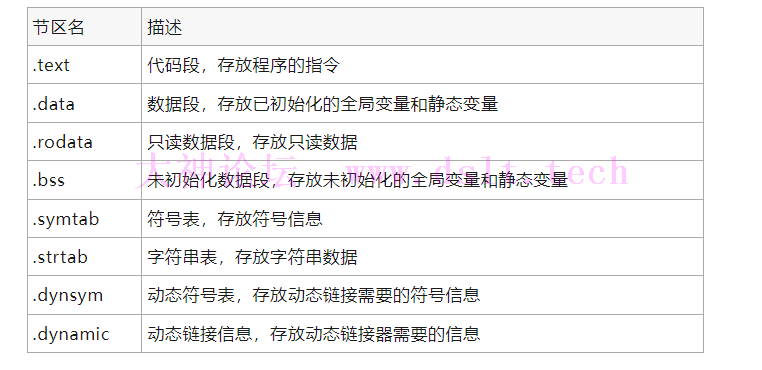

1.初识ELF文件格式、常见节区
2.了解NDK开发，写一个简单的so
3.学习IDA Pro工具的使用来分析so文件
4.通过学习ARM基础知识，能进行简单的修改
5.通过Chatgpt&IDA快速分析二进制文件**

二、工具

1.教程Demo(更新)
2.MT管理器/NP管理器
3.IDA Pro
4.雷电模拟器
5.Android Studio

三、课程内容

1. 初识ELF文件格式

ELF（Executable and Linkable Format）是一种可执行和可链接的文件格式，是linux底下二进制文件，可以理解为windows下的PE文件，在Android中可以比作dll，方便函数的移植，在常用于保护Android软件，增加逆向难度。

ELF文件的主要组成部分包括：

• ELF Header：文件头，描述文件的基本信息

• Program Header Table：程序头表，描述进程映像的布局

• Section Header Table：节区头表，描述文件的各个节区

•

2.NDK开发

NDK（Native Development Kit）是一套用于开发Android应用程序的工具集，它允许您在C/C++中编写性能关键的部分代码，并将这些代码与Java代码进行连接。

步骤：
1.下载NDK和CMake

2.新建一个项目,往下拉,找到"c++"这个选项
3.查看CMakeLists.txt和编写native-lib.cpp
下面是cmakelist.txt和native-lib.cpp文件的作用以及简要说明：

public class MainActivity extends AppCompatActivity {

    // Used to load the 'ndkdemo' library on application startup.
    static {
        System.loadLibrary("ndkdemo"); // 加载名为"ndkdemo"的库
    }

    private ActivityMainBinding binding; // 声明一个ActivityMainBinding变量

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        binding = ActivityMainBinding.inflate(getLayoutInflater()); // 使用ViewBinding将布局文件解析为一个ActivityMainBinding对象
        setContentView(binding.getRoot()); // 将Activity的布局设置为根布局

        // Example of a call to a native method
        TextView tv = binding.sampleText; // 获取布局文件中的TextView控件
        tv.setText(stringFromJNI()); // 调用本地方法stringFromJNI()并将其返回的字符串设置为TextView的文本内容
    }

    /**
     * A native method that is implemented by the 'ndkdemo' native library,
     * which is packaged with this application.
     */
    public native String stringFromJNI(); // 声明一个native方法stringFromJNI()
}

# For more information about using CMake with Android Studio, read the
# documentation: https://d.android.com/studio/projects/add-native-code.html

# 设置构建本地库所需的CMake的最小版本要求
cmake_minimum_required(VERSION 3.22.1)

# 声明和命名项目
project("ndkdemo")

# 创建并命名一个库，设置其类型为STATIC或SHARED，并指定源代码的相对路径
# 可以定义多个库，CMake会为您构建它们
# Gradle会自动将共享库打包到APK中
add_library(
        # 设置库的名称
        ndkdemo

        # 设置库类型为共享库
        SHARED

        # 提供源文件的相对路径
        native-lib.cpp)

# 搜索指定的预构建库并将路径存储为变量。
# 由于CMake默认在搜索路径中包含系统库，因此您只需指定要添加的公共NDK库的名称。
# CMake会在完成构建之前验证该库是否存在。
find_library(
        # 设置路径变量的名称
        log-lib

        # 指定要让CMake定位的NDK库的名称
        log)

# 指定CMake应链接到目标库的库。
# 您可以链接多个库，例如在此构建脚本中定义的库、预构建的第三方库或系统库。
target_link_libraries(
        # 指定目标库
        ndkdemo

        # 将目标库链接到NDK中包含的log库
        ${log-lib})

#include <jni.h> // JNI头文件，提供了JNI函数和数据类型的定义
#include <string> // C++标准库的string类

// 声明一个jni函数，该函数将会被Java代码调用
// JNIEXPORT表示这个函数是可导出的，并且可以被其他代码使用
// jstring表示这个函数返回的是一个Java字符串对象
// JNICALL是JNI函数的调用约定
// Java_com_example_ndkdemo_MainActivity_stringFromJNI是JNI函数的命名规则，与Java中对应的方法名对应
// Java打头，1包名,2类名,3方法名字;"_"号隔开
extern "C" JNIEXPORT jstring JNICALL
Java_com_example_ndkdemo_MainActivity_stringFromJNI(
        JNIEnv* env, // JNIEnv是指向JNI环境的指针，可以用来访问JNI提供的功能
        jobject /* this */) { // jobject是指向Java对象的指针，在本例中并没有使用

    std::string hello = "Hello from C++"; // 创建一个C++字符串对象
    return env->NewStringUTF(hello.c_str()); // 将C++字符串对象转换为Java字符串对象并返回
}

1.JNI的前世今生

NDK是开发套件，JNI才是调用的框架。所以与其说是NDK开发，不如说是JNI的开发。不过NDK是Android提供的开发套件。JNI可不是，JNI全称Java Native Interface,即Java本地接口，JNI是Java调用Native 语言的一种特性。通过JNI可以使得Java与C/C++机型交互。即可以在Java代码中调用C/C++等语言的代码或者在C/C++代码中调用Java代码。

2.JNI的两种注册方式

jni静态注册方式

• 优点: 理解和使用方式简单, 属于傻瓜式操作, 使用相关工具按流程操作就行, 出错率低

• 缺点: 当需要更改类名,包名或者方法时, 需要按照之前方法重新生成头文件, 灵活性不高

  jni动态注册方式

• #include <jni.h>
  #include <string>

  extern "C" {

  JNIEXPORT jstring JNICALL Java_com_example_ndkdemo_MainActivity_nativeGetStringFromJNI(JNIEnv* env, jobject obj) {
      std::string hello = "Hello wuaipojie";
      return env->NewStringUTF(hello.c_str());
  }

  // 定义本地方法注册函数
  JNIEXPORT jint JNICALL JNI_OnLoad(JavaVM* vm, void* reserved) {
      JNIEnv* env;
      if (vm->GetEnv(reinterpret_cast<void**>(&env), JNI_VERSION_1_6) != JNI_OK) {
          return -1;
      }

      // 定义要注册的本地方法
      JNINativeMethod methods[] = {
          {"nativeGetStringFromJNI", "()Ljava/lang/String;", reinterpret_cast<void*>(Java_com_example_ndkdemo_MainActivity_nativeGetStringFromJNI)}
      };

      // 获取类引用
      jclass clazz = env->FindClass("com/example/ndkdemo/MainActivity");
      if (clazz == nullptr) {
          return -1;
      }

      // 注册本地方法
      if (env->RegisterNatives(clazz, methods, sizeof(methods) / sizeof(methods[0])) < 0) {
          return -1;
      }

      return JNI_VERSION_1_6;
  }

  } // extern "C"

  数据类型

  下面是一些常见的C++数据类型和它们在Java中的对应关系，以及它们在JNI动态注册中的数据类型签名（signature）：

•

• 在JNI动态注册中，需要使用正确的数据类型签名来声明本地方法。例如，如果你要注册一个返回int类型的本地方法，其数据类型签名应为I。

  3.IDA Pro使用技巧与Patch

  简介：
  IDA Pro（Interactive Disassembler Professional）是一款功能强大的交互式反汇编和调试工具，广泛应用于软件逆向工程、漏洞分析和二进制代码分析。它支持多种处理器架构和可执行文件格式，包括但不限于x86、ARM、MIPS、PowerPC等。通过使用IDA Pro，可以对程序进行静态分析、动态调试和代码修改等操作。

  快捷键：

•

• Patch方式

  1.keypatch插件快速修补
  快捷键：Ctrl+Alt+k
  2.ARM TO Hex
  https://armconverter.com/

  4.ARM基础知识

  常见寻址方式

•

• 压栈和出栈指令

•

• 跳转指令

•

• 算术运算指令

  汇编中也可以进行算术运算， 比如加减乘除，常用的运算指令用法如表 所示：

•

• 逻辑运算

  汇编语言的时候也可以使用逻辑运算指令，常用的运算指令用法如表 所示：

•

  偷懒小插件

  WPeChatGPT

•

api报错问题，可以参考仓库里的解决方法：

pip uninstall urllib3
pip install urllib3==1.25.11

如果 urllib3 版本没错或重装 1.25 版本还是存在 API 访问问题的话，那么请下载最新版本，对插件指定代{过}{滤}理：

• 将下面三行代码取消注释，然后把代{过}{滤}理地址及端口信息填入 proxies 变量即可：

• print("WPeChatGPT has appointed the proxy.")
  proxies = {'http': "http://127.0.0.1:7890", 'https': "http://127.0.0.1:7890"}
  openai.proxy = proxies

  四、课后小作业

  ---

  1.修改教程demo第五关里的native校验

  五、答疑

  ---

  待更新

  Obsidian主题：
  Blue-topaz-example https://github.com/PKM-er/Blue-topaz-example

  推荐书籍:
  王爽老师的《汇编语言(第三版)》
  《IDA Pro权威指南(第二版)》
